Cách Đọc Bản Vẽ Nội Thất: 10 Điểm Gia Chủ Cần Kiểm Tra Trước Khi Xây Nhà
Chuẩn bị xây nhà mà không biết đọc bản vẽ nội thất, gia chủ rất dễ gặp tình trạng: nhà nhìn đẹp trên phối cảnh 3D nhưng khi vào ở lại chật, thiếu ổ điện, thiếu tủ, thiếu ánh sáng hoặc phát sinh chi phí sửa chữa.
Thực tế, gia chủ không cần phải trở thành kiến trúc sư. Nhưng cần hiểu những điểm quan trọng trên bản vẽ để biết căn nhà của mình có đẹp, tiện dụng, đúng nhu cầu, phù hợp ngân sách và thi công được hay không.
Ở đây Xây dựng Nhà Xanh sẽ hướng dẫn gia chủ các tip đọc bản vẽ nội thất theo góc nhìn thực tế, đặc biệt phù hợp với người chuẩn bị xây nhà phố, nhà ở gia đình hoặc đang làm việc với đơn vị thiết kế – thi công.
1. Bản vẽ nội thất là gì?
Bản vẽ nội thất là bộ tài liệu thể hiện cách bố trí không gian bên trong căn nhà, bao gồm vị trí đồ nội thất, kích thước, vật liệu, màu sắc, hệ thống điện, đèn chiếu sáng, trần, tủ, thiết bị và các chi tiết hoàn thiện.
Nói dễ hiểu, bản vẽ nội thất là “bản đồ sử dụng căn nhà”.
Nhìn vào bản vẽ, gia chủ có thể biết:
- Phòng khách, bếp, phòng ngủ, nhà vệ sinh nằm ở đâu.
- Sofa, giường, bàn ăn, tủ bếp, tủ áo đặt vị trí nào.
- Lối đi có đủ rộng không.
- Ổ điện, công tắc, đèn bố trí có tiện không.
- Vật liệu hoàn thiện có phù hợp ngân sách không.
- Không gian có đủ chỗ để đồ sau khi vào ở không.
- Các chi tiết nội thất có thi công được ngoài thực tế không.
Một bộ bản vẽ nội thất thường gồm nhiều phần như: mặt bằng bố trí nội thất, phối cảnh 3D, bản vẽ điện, bản vẽ trần, bản vẽ chi tiết tủ, bản vẽ vật liệu và bản vẽ kỹ thuật thi công.
2. Vì sao gia chủ cần biết cách đọc bản vẽ nội thất?
Nhiều gia chủ khi nhận hồ sơ thiết kế thường chỉ xem phối cảnh 3D và hỏi: “Nhìn có đẹp không?”
Cách xem này chưa đủ.
Một thiết kế nội thất tốt cần đáp ứng 4 yếu tố:
Yếu tố | Gia chủ cần kiểm tra |
Đẹp | Màu sắc, hình khối, vật liệu có hài hòa không |
Dễ sống | Lối đi, vị trí đồ đạc, ánh sáng có thuận tiện không |
Đủ công năng | Có đủ tủ, ổ điện, đèn, khu lưu trữ không |
Thi công được | Kích thước, vật liệu, chi tiết kỹ thuật có rõ không |
Nếu không kiểm tra kỹ trước khi thi công, một lỗi nhỏ trên bản vẽ có thể trở thành chi phí lớn ngoài công trường.
Ví dụ:
- Ổ điện đặt sai vị trí.
- Tủ bếp thiếu khoang chứa.
- Trần hạ quá thấp.
- Sofa quá lớn so với phòng khách.
- Giường làm hẹp lối đi.
- Cửa sổ bị tủ hoặc kệ chắn mất ánh sáng.
- Vật liệu chọn đẹp nhưng vượt ngân sách.
- Thiết bị bếp, máy lạnh, máy giặt không có vị trí chờ kỹ thuật phù hợp.
Vì vậy, biết cách đọc bản vẽ nội thất giúp gia chủ chủ động hơn, ít phụ thuộc hơn và kiểm soát tốt hơn trước khi bước vào thi công.

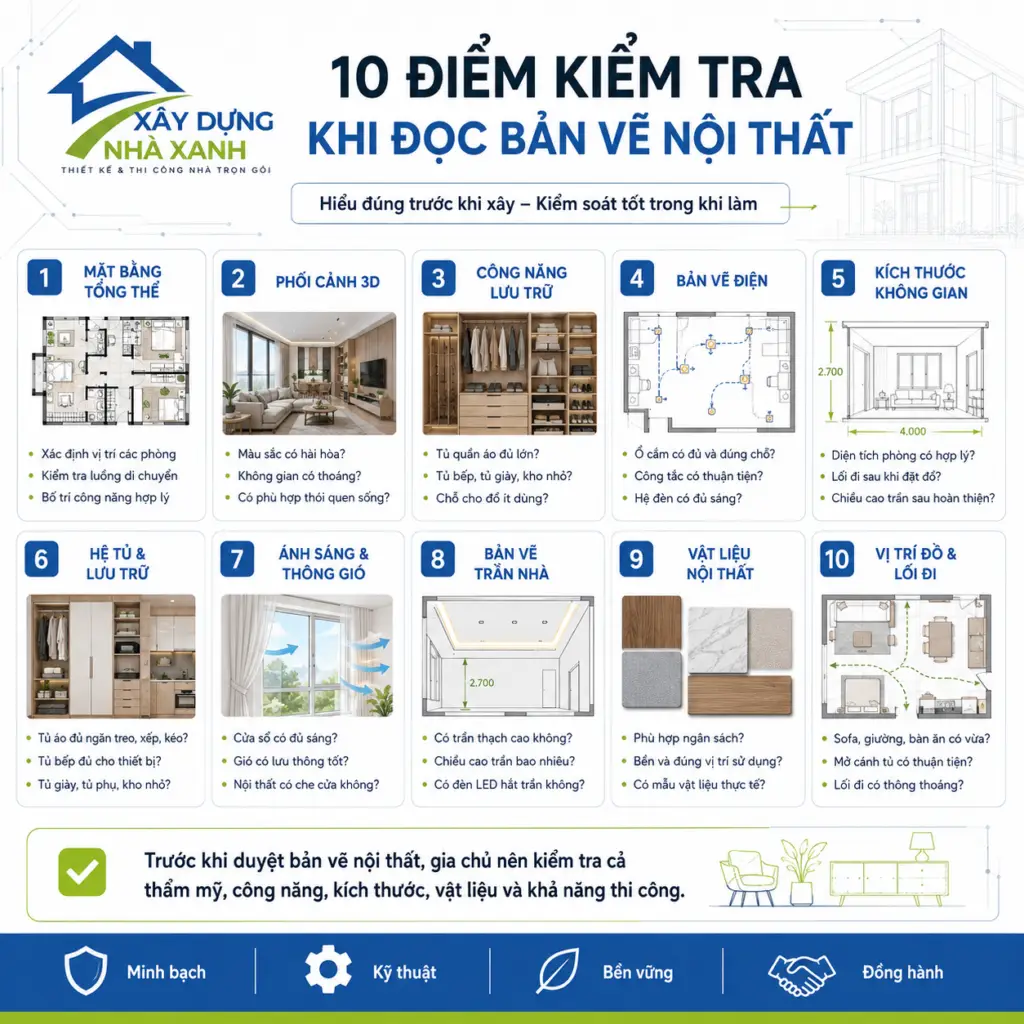

3. 10 điểm cần kiểm tra khi đọc bản vẽ nội thất
3.1 Xem mặt bằng tổng thể căn nhà
Khi bắt đầu đọc bản vẽ nội thất, gia chủ nên xem mặt bằng tổng thể trước. Không nên vội đi ngay vào màu sơn, sofa, đèn trang trí hay vật liệu.
Hãy xem mặt bằng giống như một tấm bản đồ của căn nhà. Trên đó, gia chủ cần xác định rõ:
- Phòng khách nằm ở đâu.
- Phòng ngủ bố trí thế nào.
- Bếp và bàn ăn có thuận tiện không.
- Nhà vệ sinh đặt có hợp lý không.
- Cầu thang, hành lang, ban công, khu giặt phơi kết nối ra sao.
- Các khu vực sinh hoạt chính có liên kết thuận tiện không.
Điểm quan trọng nhất khi xem mặt bằng là luồng di chuyển.
Gia chủ hãy tưởng tượng một ngày sinh hoạt bình thường: bước từ cửa chính vào nhà, đi vào phòng khách, vào bếp, lên phòng ngủ, sử dụng nhà vệ sinh, giặt phơi quần áo.
Nếu luồng di chuyển rối, phải đi vòng, khu vực chức năng đặt bất tiện, căn nhà sẽ khó sử dụng dù phối cảnh nhìn rất đẹp.
3.2 Đọc phối cảnh 3D nội thất
Phối cảnh 3D giúp gia chủ hình dung căn nhà sau khi hoàn thiện. Đây là phần trực quan, dễ xem và thường tạo cảm xúc mạnh nhất.
Tuy nhiên, khi xem phối cảnh 3D, gia chủ cần kiểm tra 3 câu hỏi:
Màu sắc có hài hòa không?
Hãy quan sát màu tường, màu sàn, màu tủ, màu sofa, rèm cửa, đèn và các chi tiết trang trí.
Một không gian có quá nhiều màu mạnh sẽ dễ rối. Ngược lại, nếu tất cả đều quá nhạt, căn nhà có thể thiếu điểm nhấn.
Không gian có thoáng không?
Đừng chỉ nhìn vào ảnh 3D đẹp. Hãy kiểm tra xem đồ đạc có đặt quá dày không, lối đi có bị hẹp không, bàn ghế có chiếm quá nhiều diện tích không.
Có thật sự phù hợp để sống lâu dài không?
Một căn nhà không chỉ để chụp hình đẹp. Nó phải phù hợp với thói quen sống của gia đình. Nếu gia chủ thích sự gọn gàng, dễ vệ sinh, ít đồ trang trí thì không nên chọn thiết kế quá nhiều chi tiết phức tạp.
3.3 Kiểm tra công năng lưu trữ
Một lỗi rất phổ biến trong thiết kế nội thất là: nhà đẹp nhưng thiếu chỗ để đồ.
Lúc mới hoàn thiện, nhà có thể rất gọn. Nhưng sau vài tháng, năm vào ở, đồ dùng sinh hoạt sẽ tăng lên: quần áo, giày dép, vali, chăn ga, đồ bếp, đồ trẻ em, dụng cụ vệ sinh, máy móc gia đình.
Nếu bản vẽ không tính trước hệ lưu trữ, căn nhà sẽ nhanh chóng bừa bộn.
Trước khi duyệt bản vẽ, gia chủ nên hỏi:
- Tủ quần áo đủ lớn không?
- Tủ bếp đủ chứa đồ không?
- Tủ giày gần cửa vào không?
- Kho nhỏ hoặc tủ phụ không?
- Chỗ để máy hút bụi, vali, đồ ít dùng không?
- Khu giặt phơi đủ chỗ cho máy giặt, máy sấy, nước giặt và dụng cụ vệ sinh không?
Thiết kế đẹp phải đi cùng công năng. Nếu chỉ tập trung vào thẩm mỹ mà bỏ qua lưu trữ, căn nhà sẽ rất khó giữ gọn sau khi vào ở.

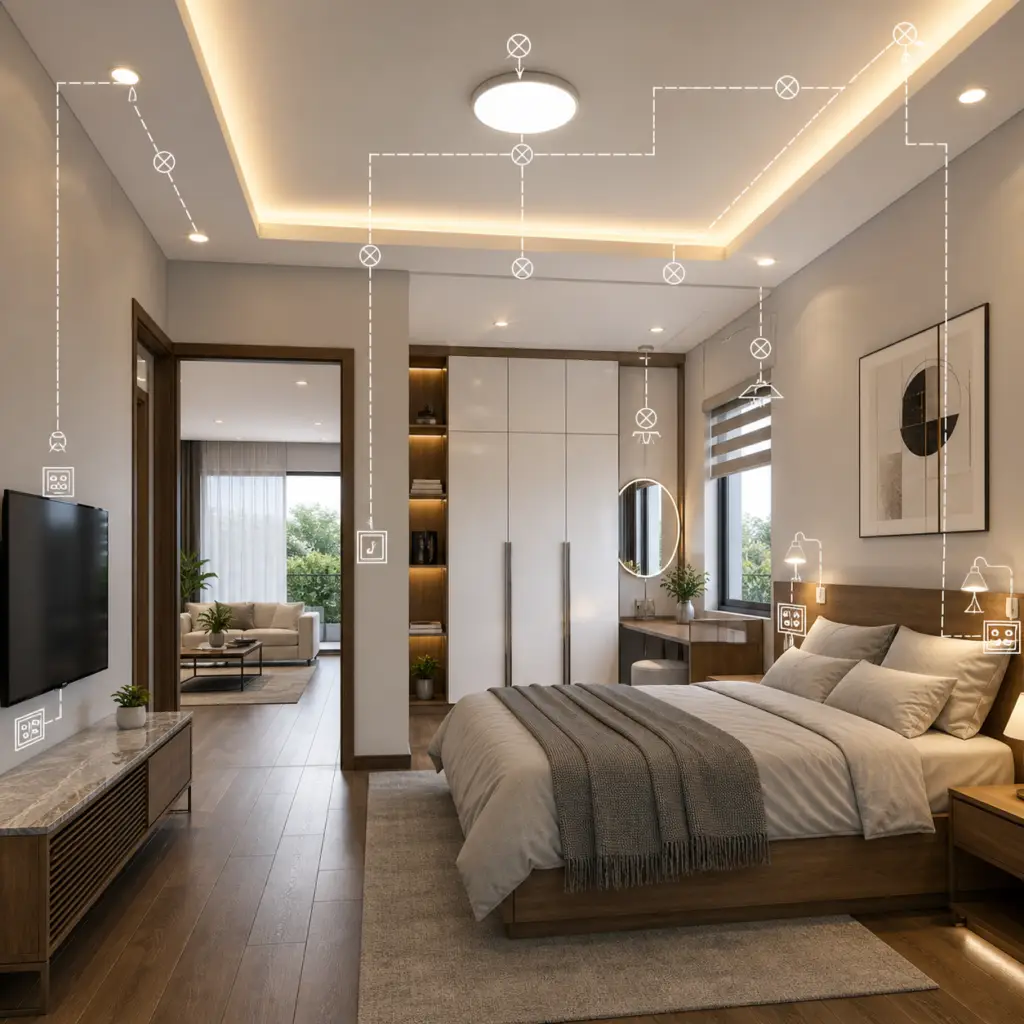

Bản vẽ điện là phần gia chủ cần kiểm tra thật kỹ vì sửa điện sau hoàn thiện thường tốn kém, bụi bẩn và ảnh hưởng đến thẩm mỹ.
Kiểm tra vị trí ổ điện
Gia chủ cần xem ổ điện có đủ và đúng vị trí sử dụng hay không.
Các khu vực cần chú ý gồm:
Khu vực tivi.
Hai bên đầu giường.
Bàn làm việc.
Bàn trang điểm.
Khu vực sofa.
Bàn ăn.
Bếp và máy lọc nước.
Máy rửa bát, lò vi sóng, nồi chiên.
Máy giặt, máy sấy.
Robot hút bụi.
Ban công hoặc sân vườn.
Khu vực modem wifi, camera, thiết bị thông minh nếu có.
Một ổ điện đặt sai vị trí có thể khiến gia chủ phải dùng ổ nối hoặc kéo dây dài, vừa mất thẩm mỹ vừa không an toàn.
Kiểm tra vị trí công tắc đèn
Công tắc đèn nên đặt ở nơi dễ thao tác khi bước vào phòng, cạnh đầu giường, gần cửa nhà vệ sinh hoặc tại các vị trí di chuyển thường xuyên.
Gia chủ nên tưởng tượng thao tác thực tế:
Vào phòng bật đèn ở đâu?
Lên giường có tắt được đèn không?
Đi từ cầu thang xuống có thuận tiện không?
Ra khỏi nhà có tắt được các đèn chính dễ dàng không?
Kiểm tra hệ thống chiếu sáng
Bản vẽ cần thể hiện rõ:
Đèn trần.
Đèn hắt.
Đèn rọi.
Đèn thả.
Đèn gương.
Đèn bếp.
Đèn trang trí.
Đèn cầu thang, hành lang.
Gia chủ cần phân biệt đâu là đèn chiếu sáng chính, đâu là đèn tạo hiệu ứng.
Một căn nhà có nhiều đèn trang trí nhưng thiếu ánh sáng chính vẫn sẽ gây bất tiện khi sử dụng.
3.5 Kiểm tra kích thước không gian
Kích thước là phần quyết định bản vẽ có khả thi hay không.
Phối cảnh 3D có thể tạo cảm giác rộng hơn thực tế, nhưng kích thước trên bản vẽ mới là cơ sở để thi công.
Gia chủ nên kiểm tra:
- Diện tích phòng khách.
- Diện tích phòng ngủ.
- Kích thước bếp.
- Kích thước nhà vệ sinh.
- Chiều rộng hành lang.
- Khoảng cách giữa các món nội thất.
- Lối đi sau khi đặt đồ.
- Chiều cao trần sau hoàn thiện.
Một số khoảng cách tham khảo:
Hạng mục kiểm tra | Khoảng cách tham khảo | Ý nghĩa |
Lối đi chính trong nhà | Tối thiểu khoảng 80cm | Giúp di chuyển thuận tiện |
Sofa – bàn trà | Khoảng 40-50cm | Dễ sử dụng bàn, không vướng chân |
Mép bàn trà – tường/tủ nếu là lối đi | Khoảng 70-80cm | Tránh bí và khó di chuyển |
Hai bên giường ngủ | Nên đủ để đi lại và mở tủ | Tránh phòng ngủ bị chật |
Khu bếp thao tác | Cần đủ khoảng đứng nấu, mở tủ, mở thiết bị | Giúp sử dụng bếp thuận tiện |
Các con số trên chỉ mang tính tham khảo. Kích thước thực tế cần được điều chỉnh theo diện tích phòng, loại nội thất và thói quen sử dụng của từng gia đình.
3.6 Kiểm tra hệ tủ và không gian lưu trữ
Không gian lưu trữ cần được xem như một phần quan trọng của bản vẽ nội thất, không phải chi tiết phụ.
Tủ quần áo
Gia chủ cần kiểm tra tủ có đủ chiều dài, chiều cao và ngăn chứa không.
Một tủ tốt không chỉ có khu treo quần áo mà còn cần:
Ngăn xếp.
Ngăn kéo.
Khu để vali.
Khu để chăn ga.
Khu để đồ ít dùng.
Tủ bếp
Tủ bếp cần đủ chỗ cho dụng cụ nấu nướng, bát đĩa, xoong nồi, gia vị, thực phẩm khô và thiết bị bếp.
Nếu gia đình nấu ăn thường xuyên, cần kiểm tra kỹ:
Tủ trên.
Tủ dưới.
Khoang chậu rửa.
Khoang bếp nấu.
Vị trí máy hút mùi.
Vị trí máy rửa chén nếu có.
Vị trí lò vi sóng, lò nướng, nồi chiên nếu có.
Tủ giày
Tủ giày giúp lối vào luôn gọn gàng.
Với nhà phố, khu vực cửa chính thường không quá rộng, nên tủ giày cần được tính ngay từ đầu để không gây vướng lối đi.
Tủ phụ và kho nhỏ
Nếu có thể, gia chủ nên bố trí thêm:
Tủ dưới cầu thang.
Tủ ban công.
Tủ giặt sấy.
Kho nhỏ.
Tủ dụng cụ vệ sinh.
Đây là những khu vực rất hữu ích sau khi vào ở.
3.7 Kiểm tra ánh sáng và thông gió qua vị trí cửa
Ánh sáng và thông gió ảnh hưởng trực tiếp đến chất lượng sống.
Một căn nhà thiếu sáng, bí gió sẽ tạo cảm giác nặng nề, ẩm thấp và phải phụ thuộc nhiều vào điện.
Khi đọc bản vẽ nội thất, gia chủ cần xem:
- Cửa sổ có đủ lấy sáng không?
- Vị trí cửa có giúp gió lưu thông không?
- Cửa có bị tủ, kệ hoặc nội thất lớn chắn lại không?
- Phòng ngủ, bếp, phòng khách có thông thoáng không?
- Khu vực giặt phơi có đủ gió và ánh sáng không?
- Giếng trời, thông tầng hoặc khoảng mở có được tận dụng tốt không?
Đặc biệt với nhà phố, ánh sáng và thông gió càng cần được kiểm tra kỹ vì nhà thường dài, hẹp và có thể bị hạn chế mặt thoáng.
3.8 Xem bản vẽ trần nhà
Trần nhà ảnh hưởng đến cảm giác cao, rộng và sang trọng của không gian. Nhưng nếu xử lý sai, trần có thể làm phòng bị thấp, bí hoặc khó bảo trì hệ thống điện – đèn sau này.
Gia chủ cần kiểm tra 3 điểm:
Có trần thạch cao không?
Bản vẽ cần thể hiện rõ khu vực nào làm trần thạch cao, khu vực nào không.
Trần thạch cao thường dùng để che hệ kỹ thuật, tạo khe đèn, xử lý thẩm mỹ và phân vùng không gian.
Chiều cao trần sau hoàn thiện là bao nhiêu?
Đây là thông số quan trọng. Nếu trần bị hạ quá thấp, không gian sẽ bí.
Gia chủ nên hỏi rõ chiều cao từ sàn hoàn thiện đến trần hoàn thiện, nhất là phòng khách và phòng ngủ.
Có đèn LED hắt trần không?
Đèn LED hắt trần giúp tạo chiều sâu cho không gian. Tuy nhiên, cần kiểm tra vị trí, màu ánh sáng, khả năng bảo trì và sự cần thiết trong từng khu vực.
Không nên làm chỉ vì đẹp trên phối cảnh 3D mà quên tính thực tế khi sử dụng.
3.9 Kiểm tra vật liệu nội thất
Bản vẽ nội thất thường ghi các loại vật liệu như gỗ MDF, đá marble, lam gỗ, sơn, kính, kim loại, gạch hoặc vật liệu ốp trang trí.
Gia chủ cần đọc kỹ phần vật liệu vì đây là yếu tố ảnh hưởng trực tiếp đến chi phí, độ bền và chất lượng hoàn thiện.
Vật liệu có phù hợp ngân sách không?
Một vật liệu nhìn đẹp trên phối cảnh 3D chưa chắc phù hợp ngân sách thực tế.
Gia chủ nên yêu cầu làm rõ:
Tên vật liệu.
Chủng loại.
Thương hiệu.
Quy cách.
Độ dày.
Màu sắc.
Bề mặt hoàn thiện.
Đơn giá dự kiến.
Vật liệu có bền không?
Không phải vật liệu nào đẹp cũng dùng được ở mọi vị trí.
Khu vực bếp, nhà vệ sinh, ban công, nơi có độ ẩm cao hoặc tần suất sử dụng nhiều cần vật liệu phù hợp hơn.
Có mẫu vật liệu thực tế không?
Màu sắc trên màn hình có thể khác vật liệu thật. Vì vậy, trước khi thi công, gia chủ nên xem mẫu thực tế để tránh lệch kỳ vọng.
3.10 Xác định vị trí đồ nội thất và lối đi
Trên bản vẽ nội thất thường có ký hiệu sofa, giường, bàn ăn, tủ, bàn làm việc, tủ bếp và các thiết bị khác.
Gia chủ cần đọc các ký hiệu này để biết đồ được đặt ở đâu.
Điểm cần kiểm tra không chỉ là “có đủ đồ không”, mà là đồ đó có vừa và có làm nhà bị chật không.
Gia chủ nên kiểm tra:
Sofa có quá lớn so với phòng khách không?
Giường có làm hẹp lối đi hai bên không?
Bàn ăn có đủ chỗ kéo ghế không?
Tủ áo có mở cánh thuận tiện không?
Tủ bếp có vướng lối đi không?
Bàn làm việc có đủ ánh sáng và ổ điện không?
Thiết bị bếp có đủ khoảng mở cánh, kéo ngăn, thao tác không?
Một căn nhà dễ sống là căn nhà có đồ nội thất vừa đủ, lối đi thông thoáng và bố trí đúng thói quen sinh hoạt.
4. Checklist nhanh trước khi duyệt bản vẽ nội thất
Trước khi ký duyệt bản vẽ và bước vào thi công, gia chủ nên kiểm tra nhanh các câu hỏi sau:
- Mặt bằng tổng thể đã hợp lý chưa?
- Luồng di chuyển trong nhà có thuận tiện không?
- Phối cảnh 3D có đúng gu và đúng nhu cầu sống không?
- Có đủ tủ quần áo, tủ bếp, tủ giày và kho lưu trữ không?
- Ổ điện có đủ và đúng vị trí sử dụng thực tế không?
- Công tắc đèn có thuận tiện không?
- Hệ thống chiếu sáng có đủ sáng không?
- Lối đi có đủ rộng không?
- Khoảng cách sofa – bàn trà có hợp lý không?
- Cửa sổ có đủ sáng và thông gió không?
- Trần nhà có bị hạ quá thấp không?
- Vật liệu có phù hợp ngân sách không?
- Kích thước đồ nội thất có phù hợp diện tích phòng không?
- Có điểm nào dễ phát sinh chi phí khi thi công không?
5. Khi nào gia chủ nên nhờ đơn vị chuyên môn kiểm tra bản vẽ?
Gia chủ có thể tự đọc bản vẽ ở mức cơ bản, nhưng nên nhờ đơn vị chuyên môn hỗ trợ nếu gặp các trường hợp sau:
- Xây nhà lần đầu, chưa có kinh nghiệm làm việc với bản vẽ.
- Bản vẽ có nhiều chi tiết kỹ thuật khó hiểu.
- Không chắc vị trí điện, nước, đèn, trần có hợp lý không.
- Sợ phát sinh chi phí khi thi công.
- Muốn kiểm tra vật liệu có đúng ngân sách không.
- Muốn đồng bộ thiết kế, dự toán và thi công ngay từ đầu.
- Đã có bản vẽ 3D nhưng chưa chắc bản vẽ có thi công được không.
Đây là giai đoạn rất quan trọng vì sửa trên bản vẽ luôn dễ hơn và tiết kiệm hơn sửa ngoài công trường.
Một lần kiểm tra kỹ trước khi thi công có thể giúp gia chủ tránh nhiều lỗi tốn kém về sau.
Tại Xây Dựng Nhà Xanh, chúng tôi luôn đặt trọng tâm vào việc giúp gia chủ hiểu đúng trước khi xây – kiểm soát tốt trong khi làm. Bản vẽ không chỉ để xem đẹp, mà phải rõ công năng, rõ vật liệu, rõ chi phí và rõ khả năng thi công.
6. Dịch vụ phù hợp nếu gia chủ đang chuẩn bị xây nhà
Tùy nhu cầu và mức độ muốn kiểm soát, gia chủ có thể cân nhắc các hình thức thi công sau:
Phù hợp với gia chủ muốn Nhà Xanh đảm nhận phần khung xương công trình như móng, cột, dầm, sàn, tường, tô trát và hệ thống ống chờ cơ bản.
Gia chủ sẽ tự quản lý phần hoàn thiện sau này.
Gói phần thô & nhân công hoàn thiện
Phù hợp với gia chủ muốn Nhà Xanh kiểm soát phần thô và nhân công hoàn thiện, nhưng vẫn muốn tự chọn vật tư hoàn thiện như gạch, sơn, thiết bị vệ sinh, thiết bị điện, cửa hoặc đá trang trí.
Phù hợp với gia chủ muốn một đơn vị đồng hành xuyên suốt từ thiết kế, dự toán, vật tư, thi công đến bàn giao.
Đây là lựa chọn giúp tiết kiệm thời gian, dễ kiểm soát tiến độ và có một đầu mối chịu trách nhiệm.
Nếu gia chủ đang có bản vẽ nhưng chưa chắc bản vẽ đã tối ưu, nên kiểm tra kỹ trước khi bước vào thi công.
7. Câu hỏi thường gặp về cách đọc bản vẽ nội thất
Gia chủ có cần biết đọc bản vẽ nội thất không?
Có. Gia chủ không cần đọc chuyên sâu như kiến trúc sư, nhưng nên hiểu các phần cơ bản như mặt bằng, vị trí đồ nội thất, ổ điện, đèn, kích thước, vật liệu và lối đi để tránh sai khi thi công.
Nên xem bản vẽ 2D hay phối cảnh 3D trước?
Nên xem mặt bằng 2D trước để hiểu công năng và luồng di chuyển. Sau đó mới xem phối cảnh 3D để kiểm tra màu sắc, cảm giác không gian và thẩm mỹ.
Vì sao nhà trên 3D nhìn rộng nhưng thi công xong lại chật?
Nguyên nhân thường đến từ kích thước đồ nội thất quá lớn, lối đi không đủ rộng, bố trí quá nhiều đồ hoặc phối cảnh 3D tạo cảm giác rộng hơn thực tế.
Vì vậy, gia chủ cần kiểm tra kích thước cụ thể trên bản vẽ.
Phần nào dễ gây phát sinh chi phí nhất?
Các phần dễ phát sinh gồm vật liệu hoàn thiện, hệ tủ, điện chiếu sáng, trần thạch cao, thiết bị bếp, thiết bị vệ sinh và các chi tiết trang trí không được làm rõ ngay từ đầu.
Khi nào nên chốt bản vẽ để thi công?
Chỉ nên chốt bản vẽ khi gia chủ đã hiểu rõ mặt bằng, công năng, kích thước, điện nước, vật liệu, trần, đèn, hệ tủ và phạm vi thi công.
Nếu còn điểm chưa rõ, nên yêu cầu giải thích hoặc điều chỉnh trước khi triển khai.
Kết luận
Biết cách đọc bản vẽ nội thất giúp gia chủ chủ động hơn khi chuẩn bị xây nhà.
Đây không chỉ là bước xem thiết kế có đẹp hay không, mà là cách kiểm tra căn nhà có dễ sống, đủ công năng, đúng ngân sách và hạn chế phát sinh khi thi công hay không.
Trước khi duyệt bản vẽ, gia chủ nên kiểm tra kỹ 10 điểm quan trọng:
- Mặt bằng tổng thể.
- Phối cảnh 3D.
- Công năng lưu trữ.
- Bản vẽ điện.
- Kích thước không gian.
- Hệ tủ.
- Ánh sáng và thông gió.
- Trần nhà.
- Vật liệu.
- Vị trí đồ nội thất và lối đi.
Nếu gia chủ đang chuẩn bị xây nhà, đang có bản vẽ nhưng chưa chắc đã tối ưu, hoặc cần một đơn vị đồng hành từ thiết kế đến thi công, Xây Dựng Nhà Xanh có thể hỗ trợ kiểm tra và tư vấn rõ hơn trước khi triển khai.
